    产 品 展 示
 您现在的位置 >> 所有产品 >> 电动隔离开关 >> 户内电动隔离开关 >> GN24户内高压隔离开关

产品编号:
11818454716
产品名称:

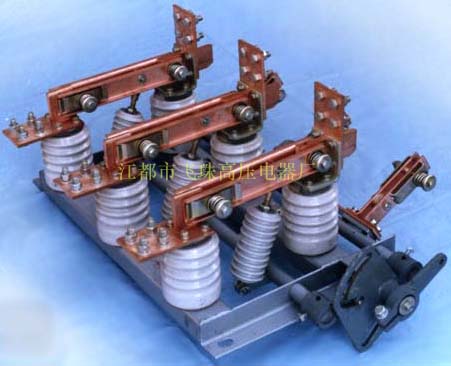

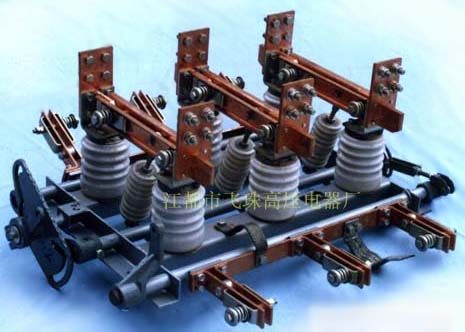

GN24户内高压隔离开关
规  格:
GN24-12D
产品备注:
户内单接地隔离开关,10kV、20kV户内交流隔离开关

   产品说明


产品简介

GN24-12型分平装型、穿墙型、平装接地型、穿墙接地型,接地型又分动触头侧接地、静触头侧接地和动静触头双接地等。额定电流从400—1250A。配用CS6—1型、CS6—2型,也可选电动操作机构。

主要技术参数

额定电压/KV

额定电流/A

4s额定短时耐受电流/KA

额定峰值耐受电流/KA

1min工频耐压/KV

雷电电压耐受/KV

12

400

12.5

31.5

42

75

630

20

50

1000

31.5

80

1250

40

100

外形尺寸安装图
型号
额定电流
外形图

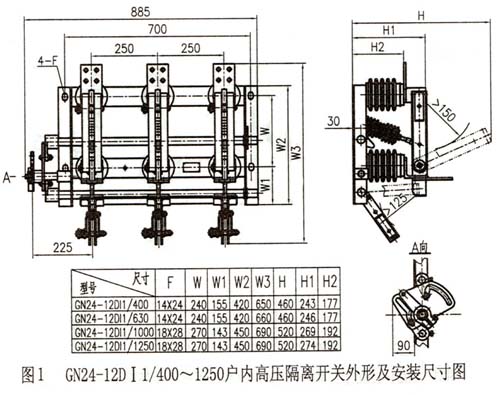

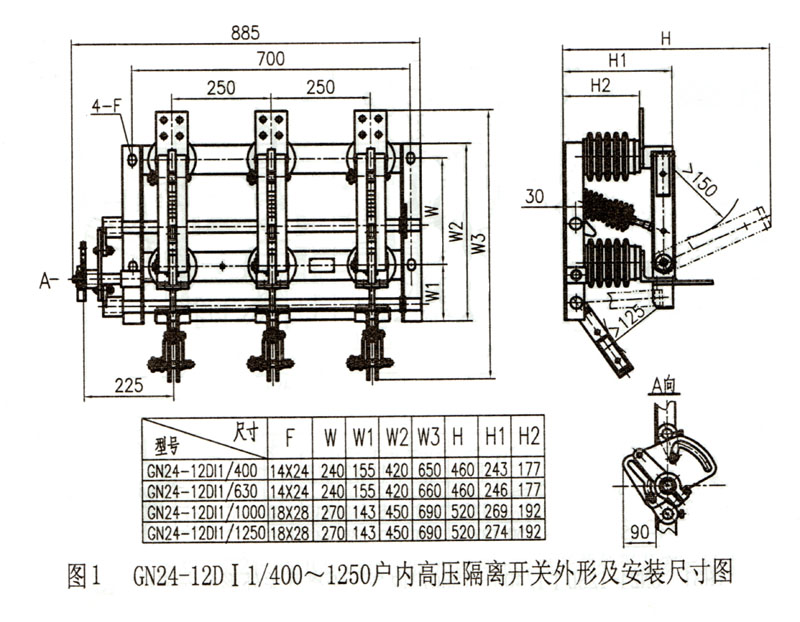

GN24-12DI1
400A、
630A、
1000A
1250A

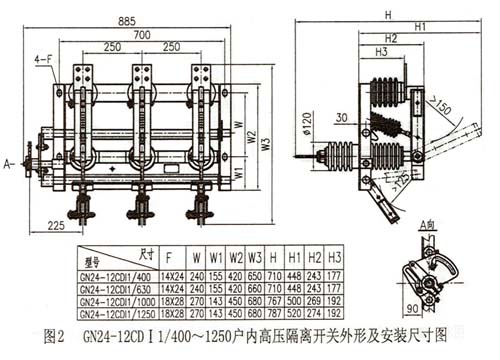

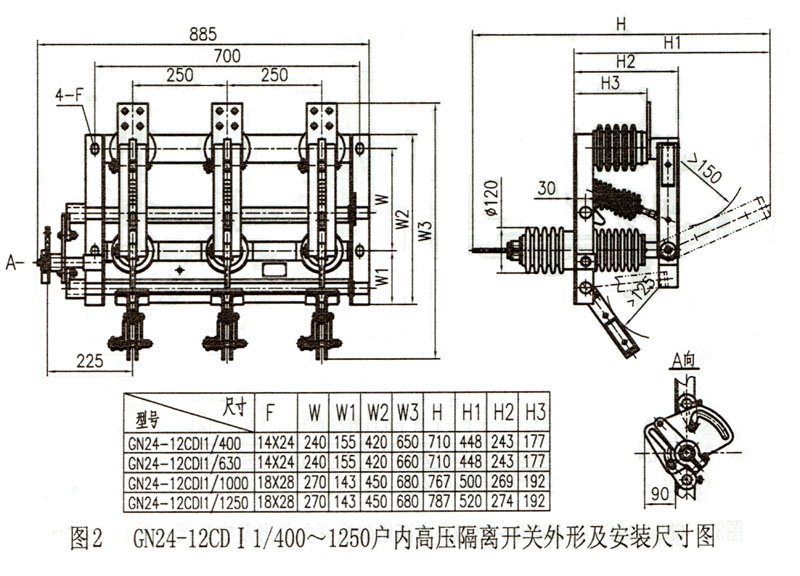

GN24-12CDI1

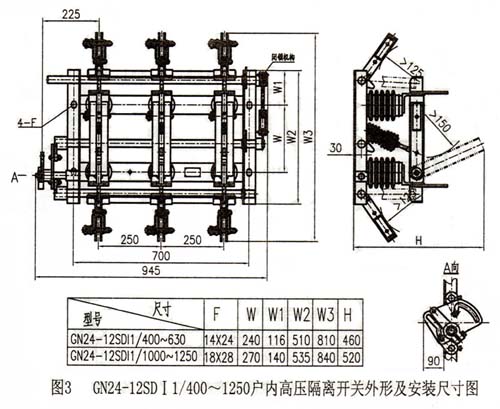

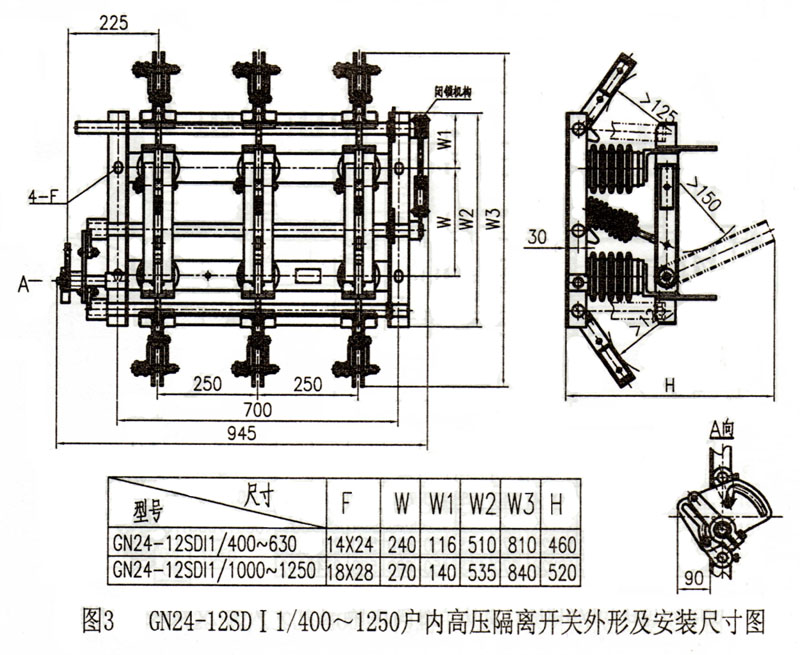

GN24-12SDI1

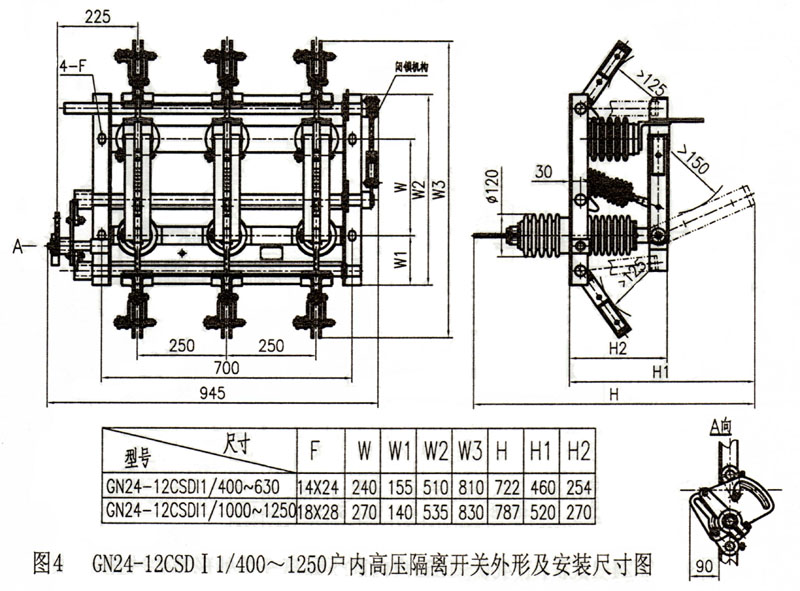

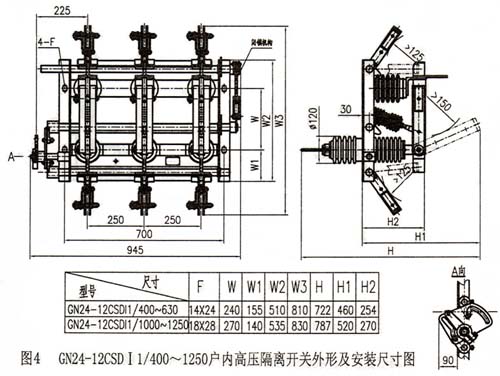

GN24-12CSDI1

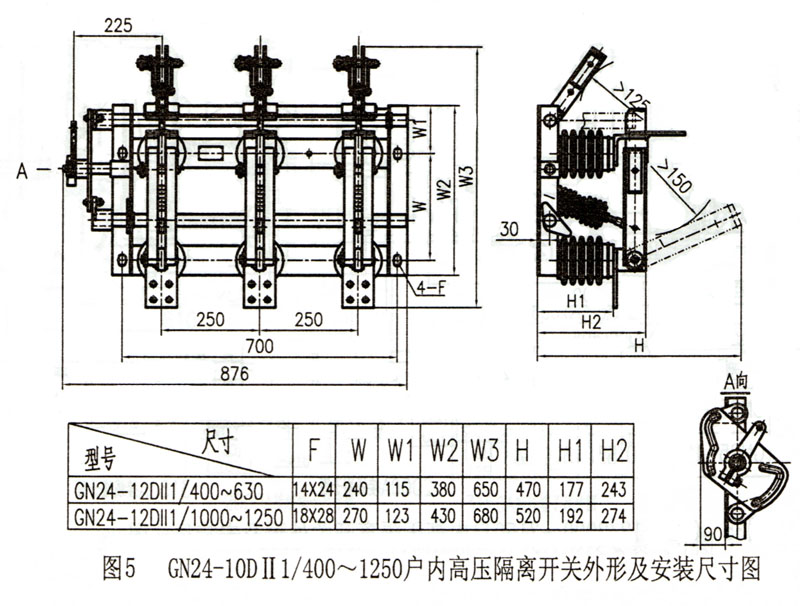

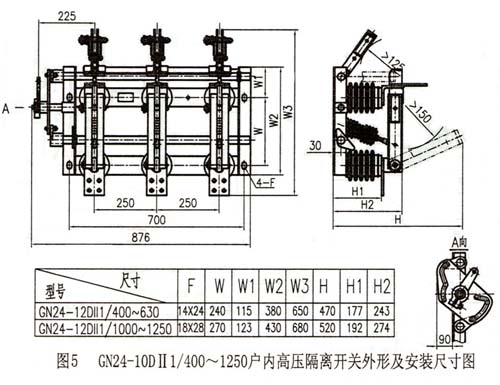

GN24-12DII1

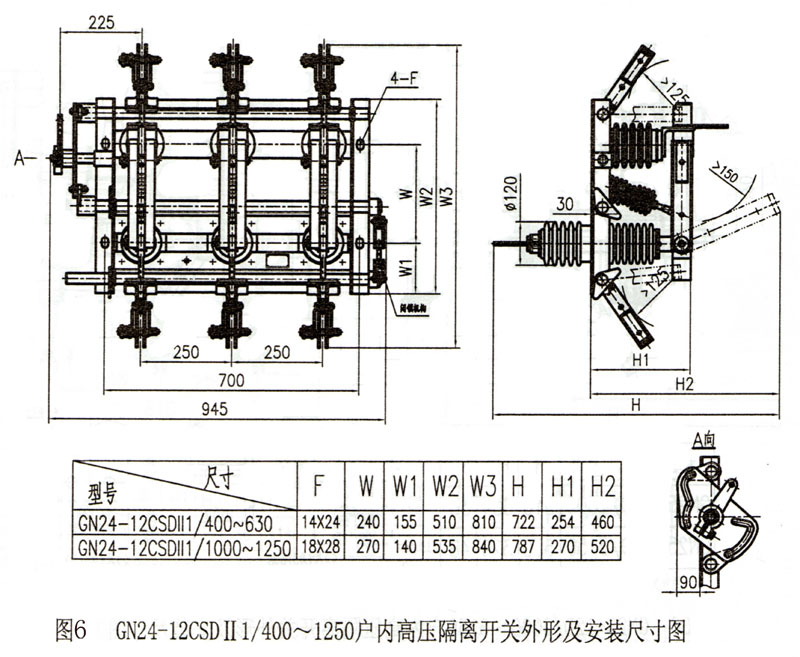

GN24-12CSDII1






GN24-10CDI1(630A):


GN24-10DI1(1000A)(1250A):


GN24-10SDII1(1000A)(1250A)
