    产 品 展 示
 您现在的位置 >> 所有产品 >> 电动隔离开关 >> 户内电动隔离开关 >> GN27系列户内电动隔离开关

产品编号:
11818415816
产品名称:

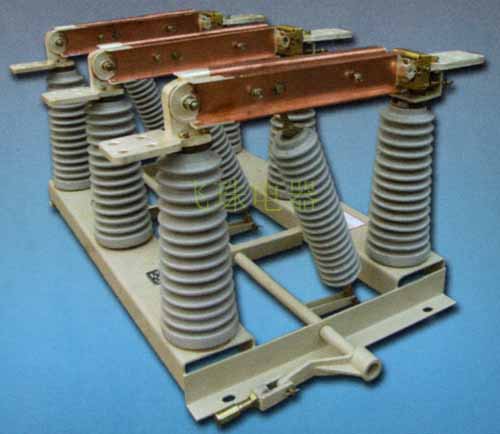

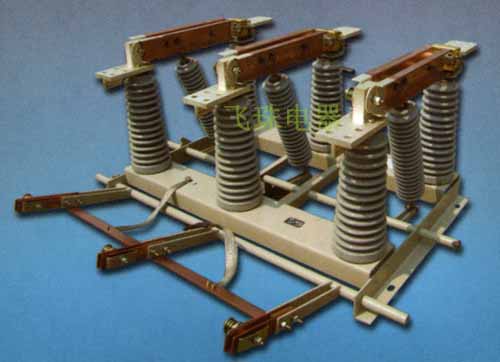

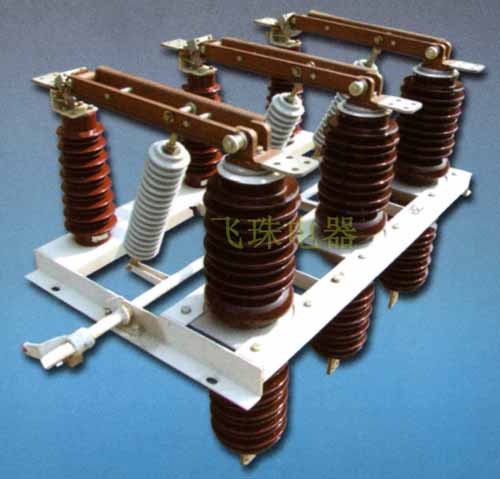

GN27系列户内电动隔离开关
规  格:
GN27-40.5CD
产品备注:
多触片触指,导电稳定,额定电流:630.1250.2000.2500A

   产品说明

GN27-40.5系列户内交流高压电动隔离开关
一、用途
GN27-40.5(D)系列户内高压隔离开关,是三相交流50Hz的高压开关设备,用于电压35kV的电力系统中,作为有电压无负载的情况下分、合电路之用。隔离开关配用CS6-2手动型操动机构或CX6电动机构。
二、主要技术参数
额定电压/kV
额定电流/A
4s额定短时耐受电流/kA
额定峰值耐受电流/kA
1min工频耐压/kV
雷电冲击耐压/kV
40.5
630
20
50
95/118
185/215
1250
31.5
80
2000
40
100
2500
40
100
三、结构简介
该系列隔离开关为垂直转动闸刀式三相共底架结构。断口侧静触头设计成摆动式多触片触头,具有单片触头接触压力小、磨损低、散热面积大、操作力矩小等优点,同时采用大爬距支柱绝缘子和拉杆绝缘子、具有高绝缘性能和高机械强度。为满足需要,设计有平装型、穿墙型、带接地刀等型式。该系列隔离开关可以水平、垂直或倾斜安装。
四、产品型号及安装尺寸图(欢迎索取)

型号

外形及安装图

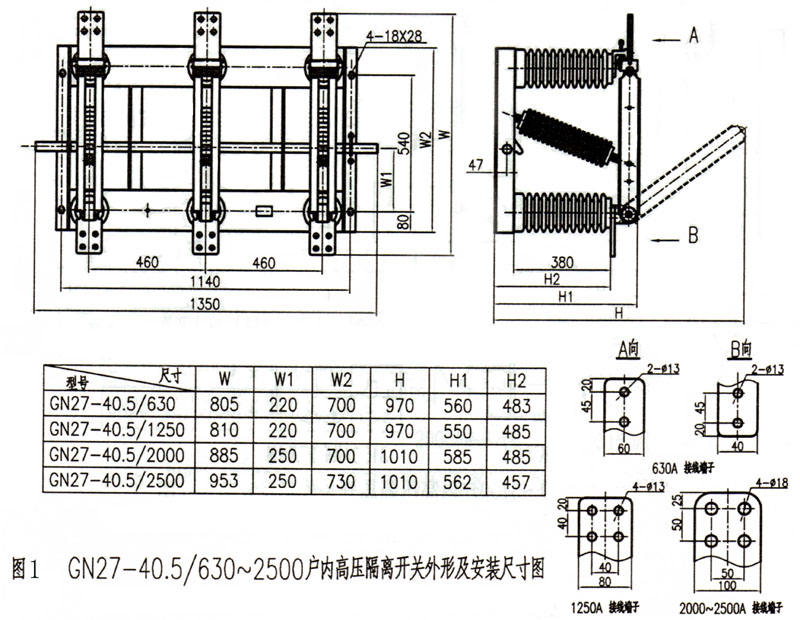

GN27-40.5/630A1250A2000A2500A

1(点击)

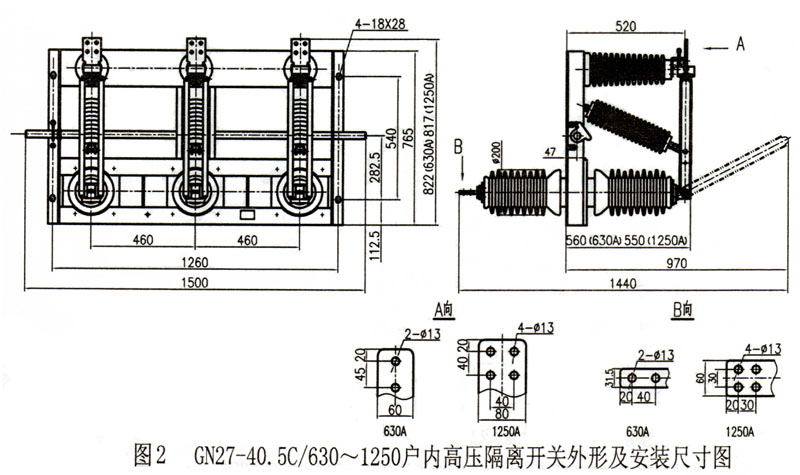

GN27-40.5C/630A1250A

2(点击)

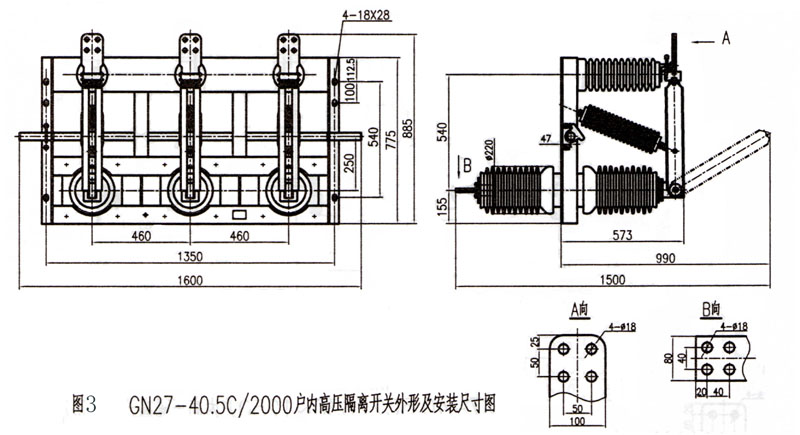

GN27-40.5C/2000A

3(点击)

GN27-40.5C/2500A

4(点击)

GN27-40.5C2/630A1250A

5(点击)

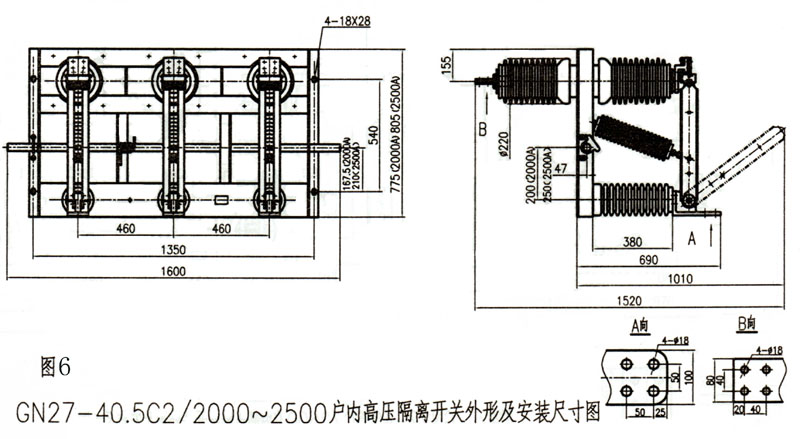

GN27-40.5C2/2000A2500A

6(点击)

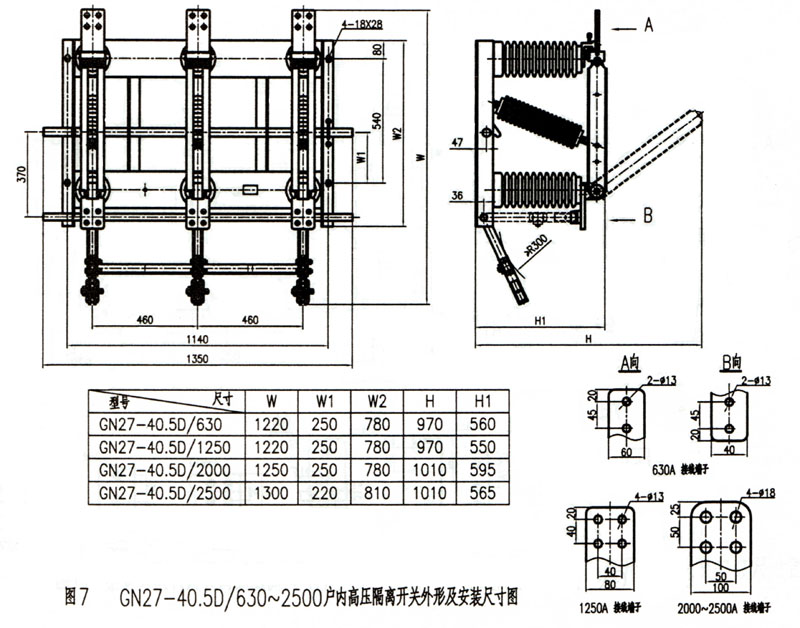

GN27-40.5D/630A1250A2000A2500A

7(点击)

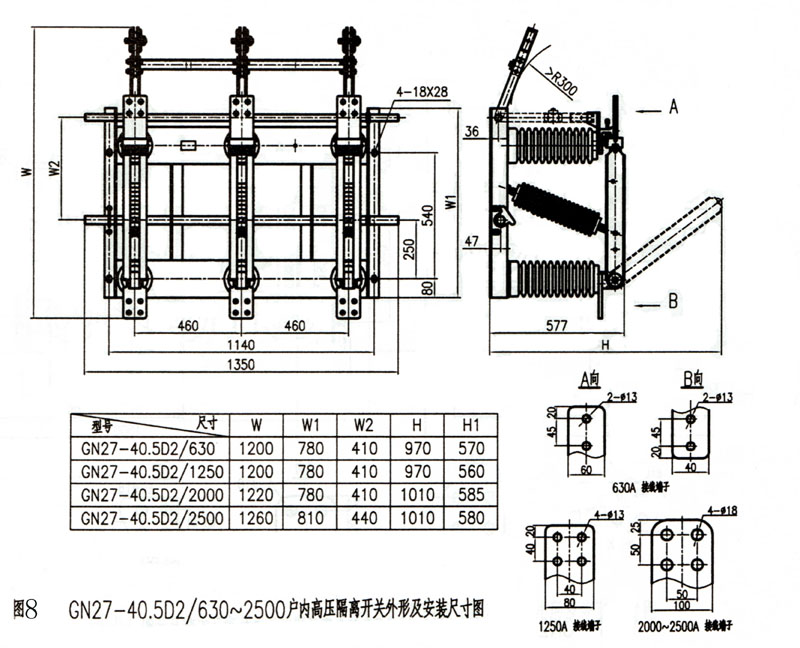

GN27-40.5D2/630A1250A2000A2500A

8(点击)

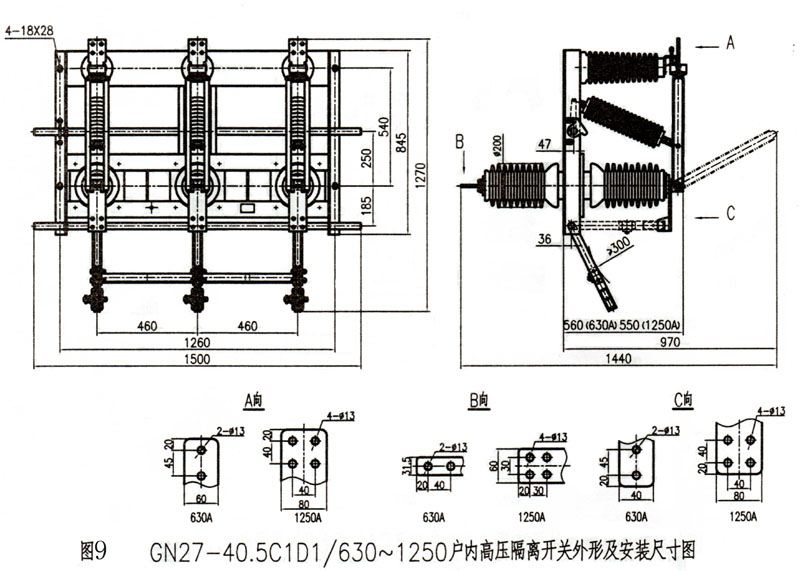

GN27-40.5C1D1/630A1250A

9(点击)

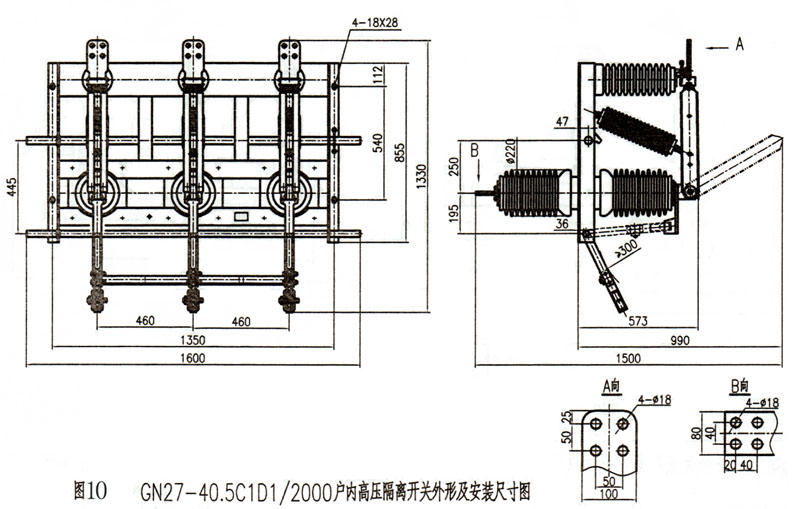

GN27-40.5C1D1/2000A

10(点击)

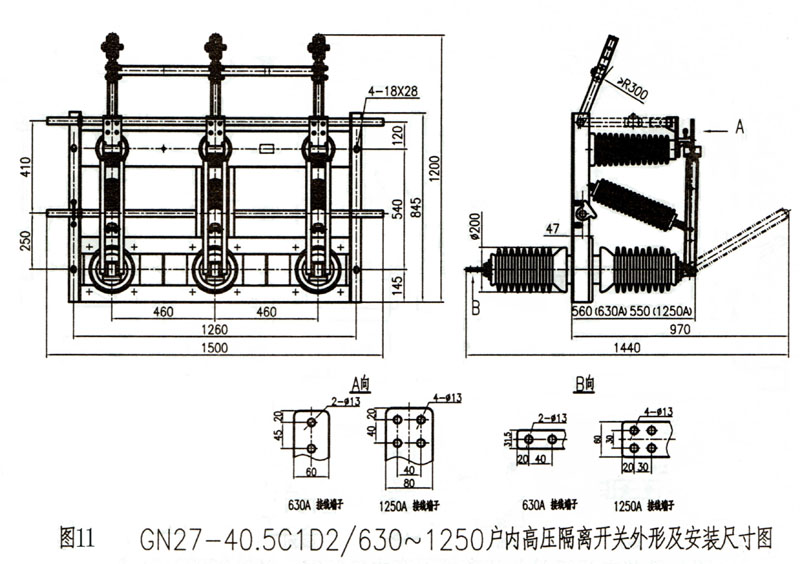

GN27-40.5C1D2/630A1250A

11(点击)

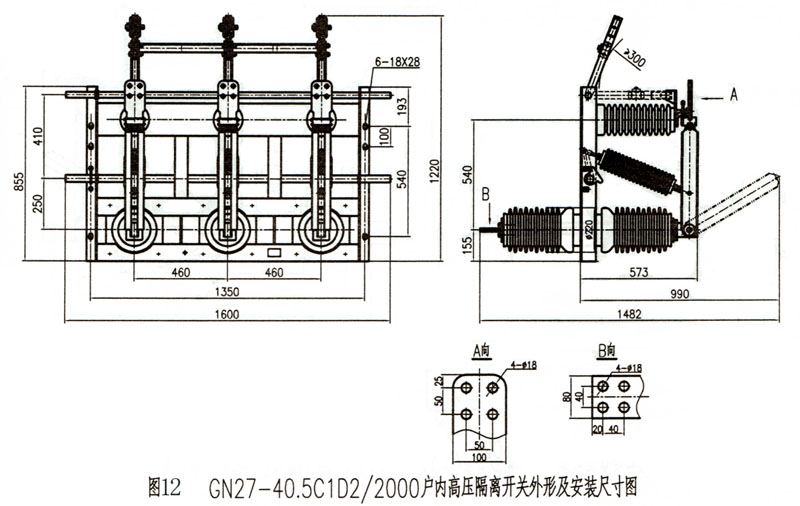

GN27-40.5C1D2/2000A

12(点击)

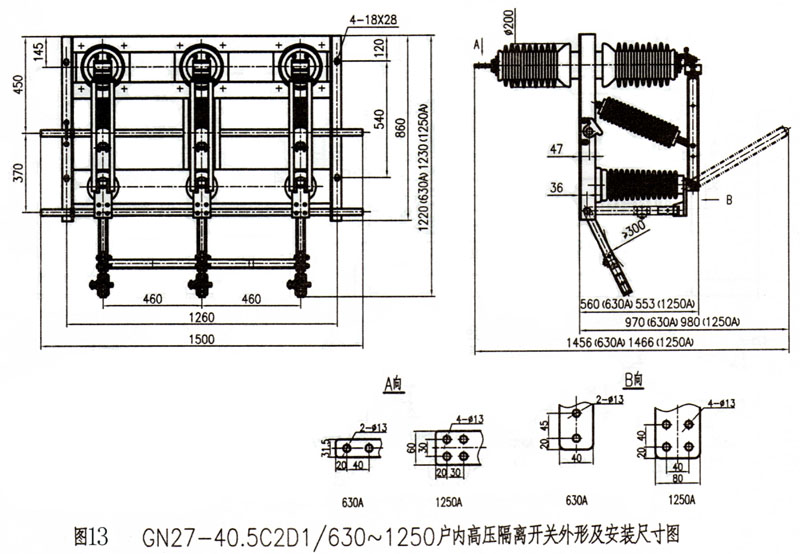

GN27-40.5C2D1/630A1250A

13(点击)

GN27-40.5C2D1/2000A

14(点击)

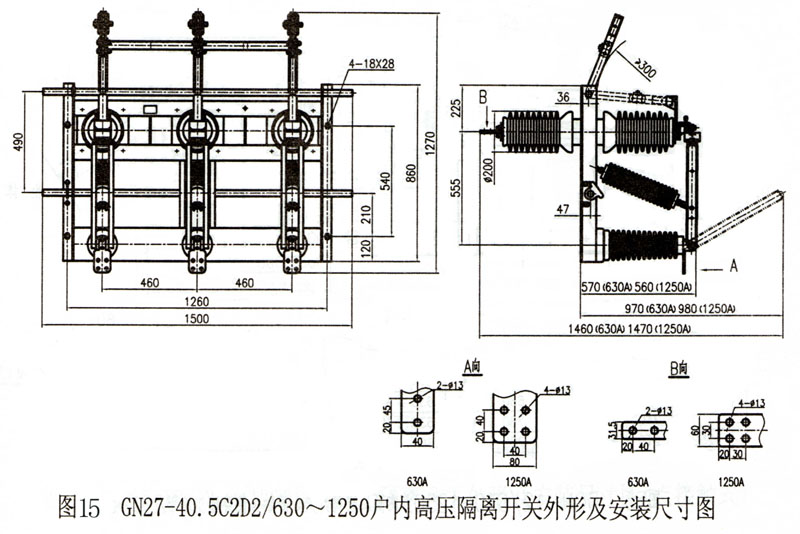

GN27-40.5C2D2/630A1250A

15(点击)

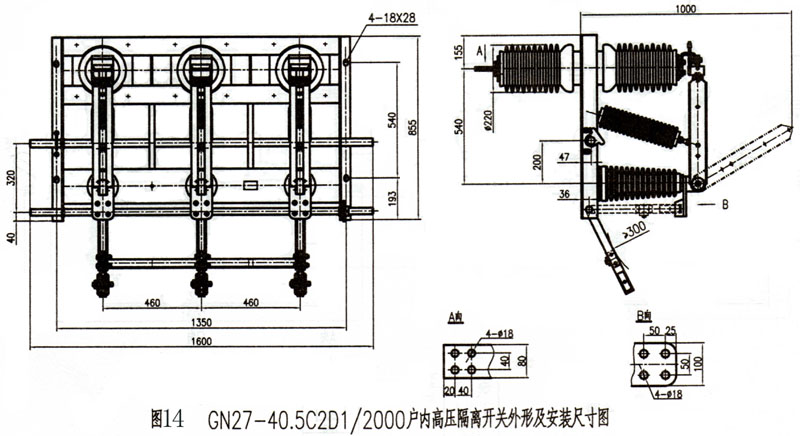

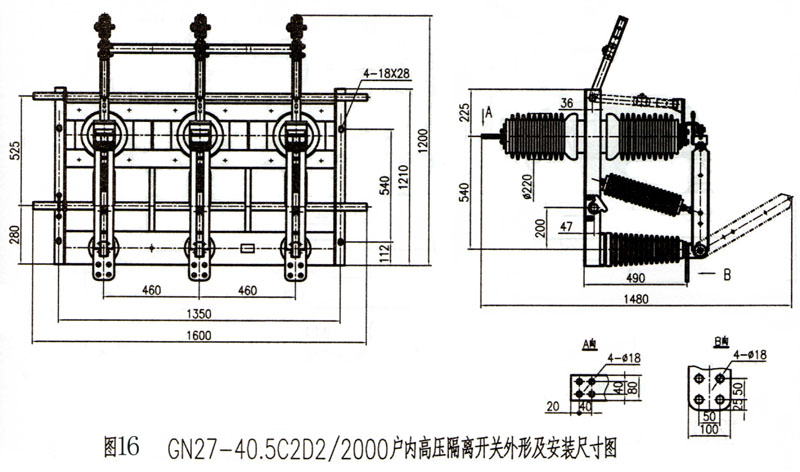

GN27-40.5C2D2/2000A

16(点击)

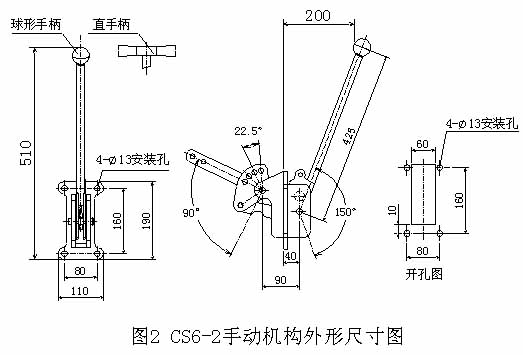

联装图:GN27-40.5(D)隔离开关联装图(CS6-2手动或CX-6电动机构)

五、
订货须知
订货时须注明产品型号、名称、额定电压、额定电流及操作机构型号。
