一、用途
GN19-12(C)系列户内交流高压隔离开关适用于交流50Hz，额定电压12kV及以下电力系统中，配用型人力操作机构，作为在有电压而无负载情况下，分合电器之用。隔离开关配用CS6-1手动型操动机构。
本产品性能符合《交流高压隔离开关和接地开关》标准规定。

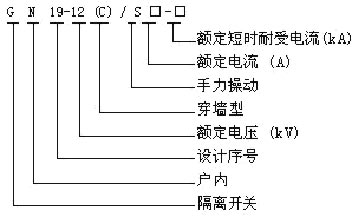

二、型号及其含义
三、使用环境条件
1、海拔高度不超过1000m；
2、周围空气温度：上限+40℃，下限-30℃；
3、相对湿度：日平均值不大于95%，月平均值不大于90%；
4、地震烈度不超过8度；
5、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动场所。
四、主要技术参数
|
型号 |
额定电压
（KV） |
额定电流
（A） |
4S额定短时耐受电流
（有效值）（KA） |
额定峰值耐受电流
（KA） |
|
GN19-12/S400-12.5 |
12 |
400 |
12.5 |
31.5 |
|
GN19-12/S630-20 |
12 |
630 |
20 |
50 |
|
GN19-12/S1000-31.5 |
12 |
1000 |
31.5 |
80 |
|
GN19-12/S1250-31.0 |
12 |
1250 |
31.5 |
80 |
|
GN19-12C/S400-12.5 |
12 |
400 |
12.5 |
31.5 |
|
GN19-12C/S630-20 |
12 |
630 |
20 |
50 |
|
GN19-12C/S1000-31.5 |
12 |
1000 |
31.5 |
80 |
|
GN19-12C/S1250-31.5 |
12 |
1250 |
31.5 |
80 |

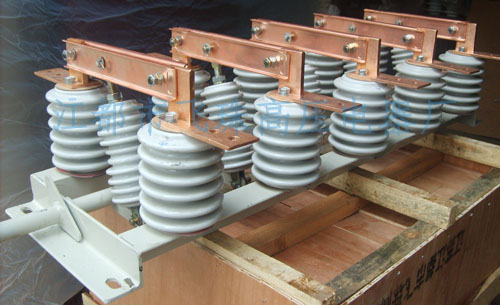

五、结构简介
该产品系三极型，它由底架、转轴、支柱绝缘子、闸刀、触头等部分组成。转轴安置在底架上，其上焊有三个拐臂，拐臂通过拉杆绝缘子与闸刀相连，转轴两端伸出底架，其任何一端均可与操动机构连接。该系列产品可配CS6-1T手动操动机构，形式分为GN19-10平装结构式；GN19-10C穿墙GN19-10Y平装结构式上加装带电显示装置型式。GN19-10CC穿墙下出线端水平接线为标准型，要求直角接线可在订货时注明。
六、产品详细规格及安装尺寸图（欢迎来电另外索取高海拔3000m和4000m的安装图）
|
型号 |
外形及安装图 |
|

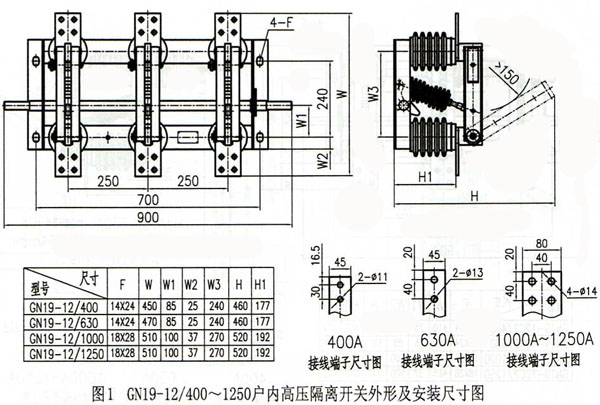

GN19-12/400A、630A、1000A、125A |
图1 |
|
GN19-12C/400A、630A、1000A、125A |
图2 |
|
GN19-12C2/400A、630A、1000A、1250A |
图3 |
|

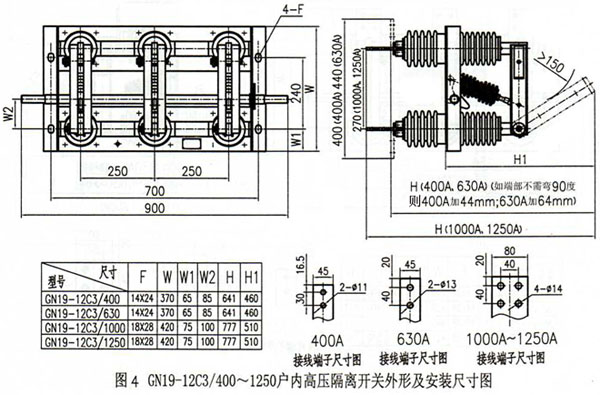

GN19-12C3/400A、630A、1000A、1250A |
图4 |
|

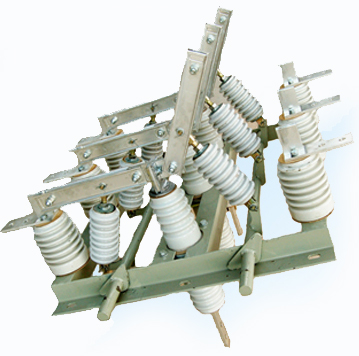

GN19-12ST/400A、630A(双投) |
图5a |
|

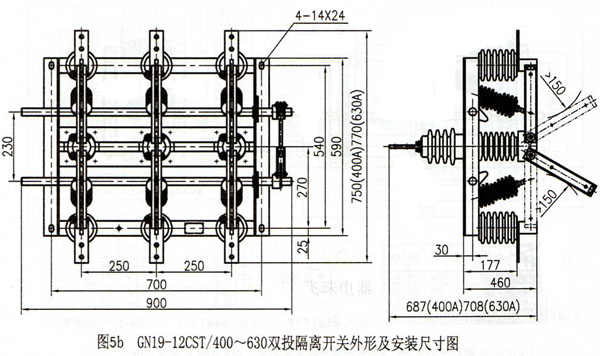

GN19-12CST/400A、630A(穿墙双投) |
图5b |
八、订货须知
1） 订货时应注明产品型号、额定电压、额定电流及操动机构型号安装方式；
2） 隔离开关与操动机构配套供应，根据用户要求亦可单独供应。
九、参考安装尺寸及外形图

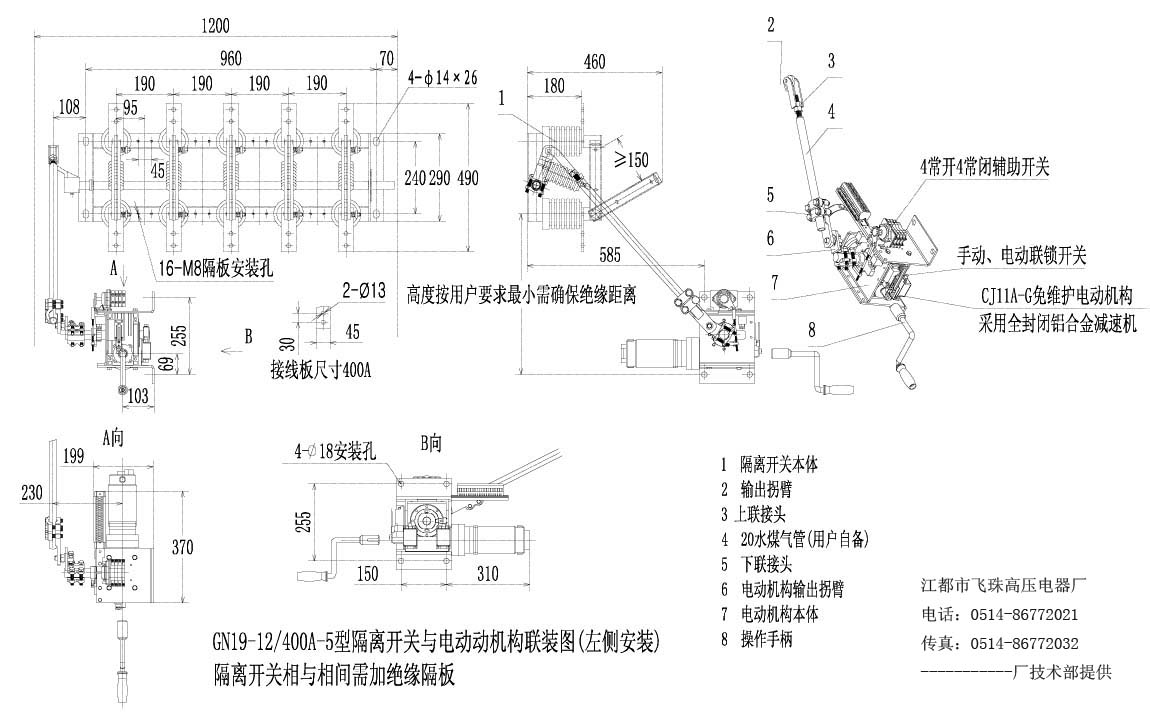

1）GN19-12五极隔离开关装配图（配CJ11A-G户内免维护型电动操作机构）---（点击查看）
