 您现在的位置 >> 所有产品 >> 电动隔离开关 >> 户外电动隔离开关 >> GW8系列中性点隔离开关

产品编号:
11819333116
产品名称:
GW8系列中性点隔离开关
规  格:
GW8-40.5/72.5/126GW
产品备注:
额定电流:630A、1250A

   产品说明

  GW8型中性点隔离开关系单相交流50Hz高压开关设备,额定电流:630A、1250A。在有电压无负载的情况下,作分、合变压器中性点接地线路之用。也供铁道自动闭塞信事情装置时使用。并可单级使用。其中防污型的隔离开关可以满足重污秽地区用户的要求,并可以有效地解决隔离开关在运行中出现的污闪问题。
本产品分为普通型和防污型(W)两种;
本产品所配用的操作机构为:CS8-5型手动操动机构或CX6型电动机操动机构;CS17-G型手动操动机构或CJ2、CJ5、CJ6、CJ12型电动机操动机构。
使用环境
海拔高度不超过1000m(可提供特殊要求);
周围空气温度:上限+40℃ 下限-25℃;
风压不超过700Pa(相当于风速34m/s);
地震烈度不超过8度;
覆冰厚度10mm;
空气污秽程度:0级(普通级) 、II、III(耐污型)。
本系列隔离开关满足GB1985-89《交流高压隔离开关》IEC129(1984)《交流隔离开关接地开关》和IEC694(1980)《高压开关设备和控制设备共用条款》规定的各项要求.
主要技术参数
名称
GW8-40.5G
GW8-72.5G
GW8-126G
额定电压 kV
40.5
72.5
126
最高电压 kV
40.5
40.5
126
额定电流 kA
630 , 1250
630 , 1250
630 , 1250
额定峰值耐受电流 kA
50 , 80
50, 80
50, 80
额定短时耐受电流 kA
20 , 31.5
20 , 31.5
20 , 31.5
1min工频耐压 kV
90
155
230
接线端子额定静拉力 N
500
500
500
原理与结构

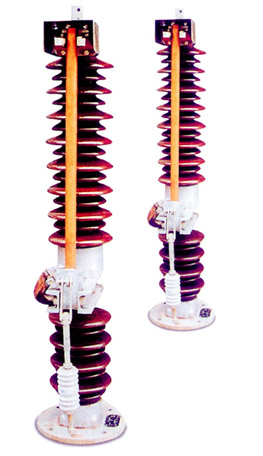

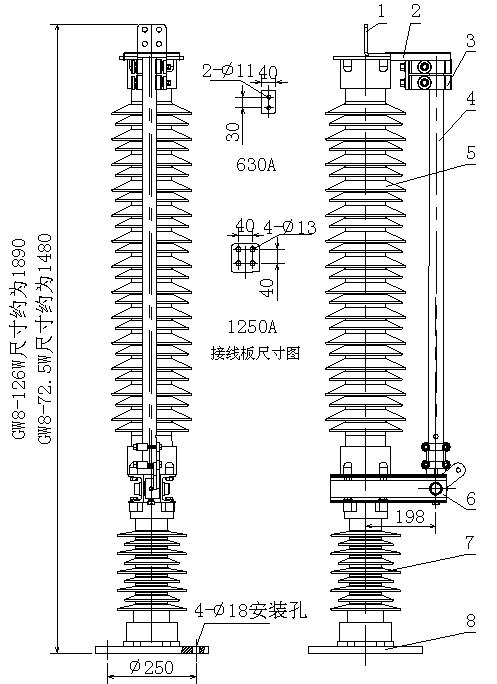

本隔离开关(外形见图1)由底座,支柱绝缘子和导电部分组成,在绝缘支柱的上方装有静触头和联接母线的接线板,在支柱绝缘子和绝缘支柱之间有底座、动触头、操作拐臂、操作绝缘子,操作机构通过连杆、操作绝缘子、操作拐臂与动触头相连。

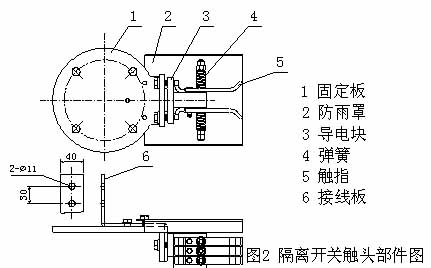

  隔离开关触头(见图2)由一对(电流为72.50A)或两对(电流为1250A)相同的自力型铜合金触指、弹簧、弹簧座三部分组成。触指之间的间隙应为27±2mm,当不符合时,可通过调整触指间的调整垫片达到要求。整个导电回路除断口为滑动线接触外,其余导体间均采用固定联接,接触电阻小,结构简单,工作可靠,触头采用铜板弯成,与导电杆联结面积大,分合过程中触头与触指摩擦行程短,操作力小,触指弹簧用优质不锈钢制成,且为外压式,避免弹簧分流。

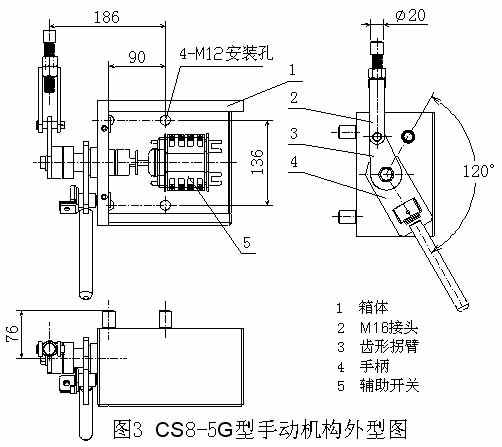

  CS8-5G手动操作机构(见图3)为防雨型,机构输出拐臂不需配钻圆锥销可自动定位。机构中的辅助开关极点用户订货合同确定,未注明时按四开四闭供货,电动操作机构另见说明书。
安装与调试
  隔离开关与机构按照安装图4进行安装后,将隔离开关本体与机构均置于合闸位置(机构在合闸位置时操作手柄向下),用操作绝缘子、接头和水煤气管将隔离开关和机构连接,拐臂角度按图示。调节接头长度,使机构在分合闸位时隔离开关可靠关合,且绝缘距离符合要求。注意在刚合闸时,动触头对静触头的中心线偏移应不大于5mm否则可采用增减绝缘子下部垫片及调整拐臂两端的垫片来达到。
验收与保管
1、产品到达目的地后,须用户应将其放在干燥通风场所,不宜倒置,并尽快按下列事项进行验收:
(1)首先检查包装箱外表面有无损坏和异常现象,外表检查完毕后,把包装箱打开取出所附文件。
(2)检查产品所附文件是否齐全(包括产品合格证、安装使用说明书等)
(3)取出产品及附件(注意切勿使绝缘支柱瓷瓶部分受损),并进行核对。
(4)检查产品外观有无损坏和异常现象。
2 、 产品经验收后,无论是否立即安装使用,均应安下列各项存放保管:
(1)隔离开关各磨擦转动部分必须擦净并涂以无酸性凡士林保护。
(2)产品长期存放库房时,应定期检查(每次不超过六个月),若发现生锈时,应除去锈层,涂以防锈剂。
使用须知
1、投入运行前,应进行一次全面检查,确认无误后,方可投入运行。
(1)隔离开关各部位尺寸是否符合要求。
(2)各连接部分的螺拴应紧固牢靠,尤其是与母线的联接。
(3)触头上各接触点应全部接触
2、隔离开关必须经常地维护、定期检修,检修时应注意下列事项:
(1)隔离开关瓷瓶有无损坏,胶装有无松动。
(2)隔离开关处于合闸位置时,触头上各接触点是否接触良好;触头上弹簧是否变形,拉力是否改变。
(3)机构中辅助开关等元件是否绝缘良好。
(4)接地处情况是否良好。
(5)操作时各转动部分是否灵活,应无卡涩现象。
(6)请将在运行中、检修时发现的问题函告本厂。
成套供应
  隔离开关以单极出厂,单极使用,所配用的手动机构或电动机构也配套供应,并附有安装所需的零部件。
订货须知
订货时应说明产品型号;额定电压;额定电流;配用机构型号(未注按CS8-5G供货),辅助极点数目(未注按4开4闭供货);污秽等级。电动机构,电动机构电压(380V),控制电压(~220V、~380V)。若用户有特殊的要求,请说明,本厂可协助解决。
