 您现在的位置 >> 所有产品 >> 电动隔离开关 >> 户外电动隔离开关 >> GW13系列中性点隔离开关

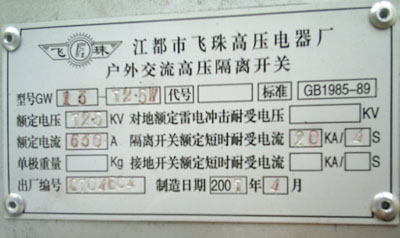

产品编号:
11817582716
产品名称:
GW13系列中性点隔离开关
规  格:
GW13-72.5/126W
产品备注:
变压器中性点隔离开关

   产品说明


GW13系列中性点隔离开关,变压器中性点隔离开关,是交流50HZ户外装置,供在无载荷情况下,分、合变压器中性点联线之用。本隔离开关分为普通型和耐污型两种
本隔离开关性能可靠,结构简单,规格齐全。根据用户需要可采用手动操作机构或电动操作机构进行操作。手动操作机构为CS17-G型,电动操作机构为CJ11M免维护型或CJ2,CJ6,CJ16A型。CS17-G型手动操作机构可以附装DSW4-Y型电磁锁,以实现电气联锁,防止电气误操作。CJ11M免维护型及CJ2,CJ6,CJ16A型电动操作机构另见其说明书。
使用环境
a. 海拔不超过1000m;
b. 周围空气温度:上限+40度,下限-40度;
c. 风压不超过700Pa;
d. 地震烈度不超过8级;
e. 覆冰厚度不大于10mm;
f. 支柱绝缘子污秽等级:普通型为0级,耐污型按用户要求。

GW13系列中性点隔离开关技术参数:

序号
名称
GW13-40.5GW
GW13-72.5GW
GW13-126GW
1
额定电压 kV
40.5
72.5
126
2
额定电流 A
630
630
630
3
雷电冲击耐受电压 kV
185
325
450
4
1min工频耐受电压 kV
95
153
230
5
额定短时耐受电流 A
16/4s
16/4s
16/4s 25/3s
6
额定峰值耐受电流 A
55
55
65/63
7
额定短路持续时间 S
2
2
2
8
人力操动机构操作力矩
150N·M
9
电动机操动机构型号
CJ11A-G,CJ2,CJ6,CJ16A
10
人力操作机构型号
CS17-G
11
机械寿命(次)
2000
12
爬电比距 mm/kV
20、50

2.2 CS17-G型手动操作机构主要技术参数见表2

CS17-G型 手动操作机构
手柄 运动方式
F6-8IIk/W 型辅助开关
DSW4-Y 型电磁锁
G4
水平旋转
1只
1只AC220V
G5
水平旋转
1只

2.3 CJ11M免维护型及CJ2,CJ6,CJ16A 型电动操作机构主要技术参数见表3

型 号
电动机电压 V
控制回路电压 V
分合闸时间 S
CJ11M-G
三相交流380
交流220V或380V
+ 1
CJ2,CJ6
三相交流380
交流220V或380V
+ 1
CJ16A
直流DC220V,DC110V
直流DC220V,DC110V
9+ 2

3、结构和工作原理

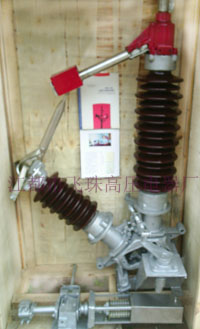

 3.1 本系列隔离开关由二个棒式支柱绝缘子分别固定在一个底座上, 交角为50度. 其主要由底座部分, 棒式支柱绝缘子和导电部分组成; 底座设有两个互为50度的轴承座孔,孔口斜面与轴承座的圆弧面相对应, 组成调节部分。 轴承座采用圆锥滚子轴承, 转动灵活轻便; 棒式支柱绝缘子固定在轴承座的回转板上, 导电部分固定在棒式支柱绝缘子顶端, 为铜管嵌入式结构。

 3.2每极有两个绝缘支柱分别固定在底座两端的承座上、以伞型齿轮连结,伞型齿轮可沿轴上下移动,以调节两齿轮的齿合状况。

 3.3 每个绝缘支柱可以水平旋转,转角为90°,绝缘支柱上装有导电带接线座、25°紫铜压板、左、右触头导电管,导电带接线座和25°紫铜压板通过4个M10六角螺栓将导电管压紧(紧固力矩为7-10 N·m,不允许超过10 N·m),左、右触头通过导电管在两个绝缘支柱中间接触。

3.4主回路导电结构为铜管式软连接结构,中间触头为“握手”式结构,其结构采用专利技术的触指刀口垫圈压紧技术,为高压力、自净式,触指接触压力长期保持不变,触指弹簧无电流通过,长期运行安全可靠。

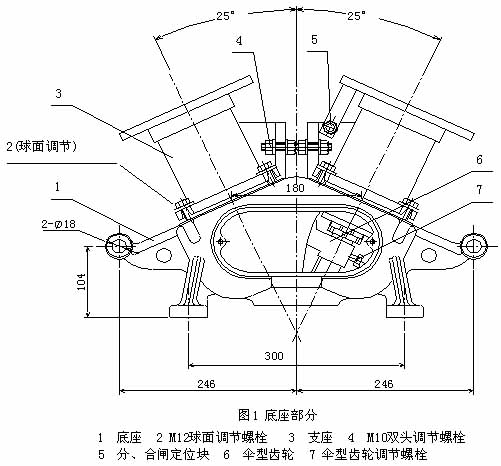

底座部分见图1

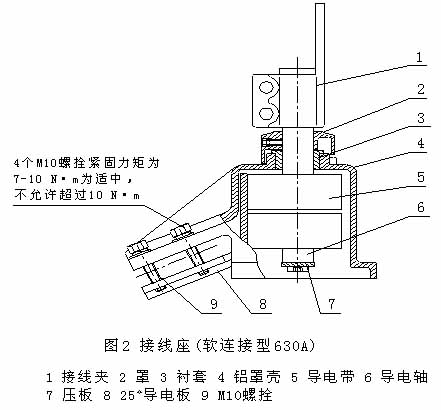

接线座部分见图2
3.5 配用CS17-G型手动机构时, 将机构拔杆移至“E”形槽的中间位置, 即可水平扳动机构手柄180度进行分合操作, 分合闸终点位置时将机构拔杆移至“E”形槽的分、合方向的槽中即可。 附装电磁锁时,将机构拔杆移至“E”形槽的中间位置, 然后按下电磁锁按钮; 同时将电磁锁旋钮转至限位处, 使锁杆退出锁定位置, 即可扳动手柄进行分合操作。 操作终了时, 电磁锁锁杆自动复位, 最后将机构拔杆移至相应锁定位置。

 3.6 配用CJ11M-G免维护型电动机构时按其使用说明书操作。

 3.7 配用CJ2,CJ6,CJ16A电动机构时按其使用说明书操作。

3 安装与调试

 4.1 按安装图将隔离开关置于水平基础上, 用螺栓使之固定。
  将机构置于隔离开关的下方, 用接头、水煤气管和接头将隔离开关转轴与机构主轴连接起来, 注意将隔离开关和机构均置于合闸位置, 进行试操作, 调整到分合闸位置正确且操作灵活轻便。
 4.2 触点应全部接触,在分合闸终点位置时定位螺栓与止档的间隙为1-3mm。

4 验收保管

  产品到达目的地后, 用户应按以下事项进行验收和保管。
 a 检查外包装表面有无损伤及异常现象;
 b 检查产品所附文件是否齐全; 取出产品及附件, 切勿使瓷瓶部分受损;
 c 产品验收后, 如不立即安装使用, 应放置于通风防雨处, 并定期检查(每次不超过六月)。

5 使用须知

  隔离开关必须经常维护, 并定期检修, 检修注意下事项:
 a 隔离开关瓷件有无破损, 胶装处有无松动;
 b 隔离开关合闸时, 触头部分是否保持良好的接触位置; 触头上弹簧是否变形, 弹力是否改变;
 c机构中辅助开关等元件是否绝缘良好;
 d 接地处情况是否良好;
 e操作时各转动部分是否灵活, 应无卡滞现象;
 f 各涂漆零部件, 每年涂一次。

6 、成套供应

  隔离开关以一个单极和配用的手动机构或电动机构为一组,并附有安装所需的零部件。

7、订货须知

订货时应说明∶
a 产品型号。
b 额定电压。
c 额定电流。
d 污秽等级:(未注按0级供货)。
e 机构型号,辅助极点数目:(未注控回电压按AC220V、辅助极点按4开4闭供货)。
f 有无电磁锁或电磁锁型号及控制电压(未注按AC220V供货)
g 若用户有特殊的要求,请说明,本厂可协助解决。

8、安装尺寸外形图

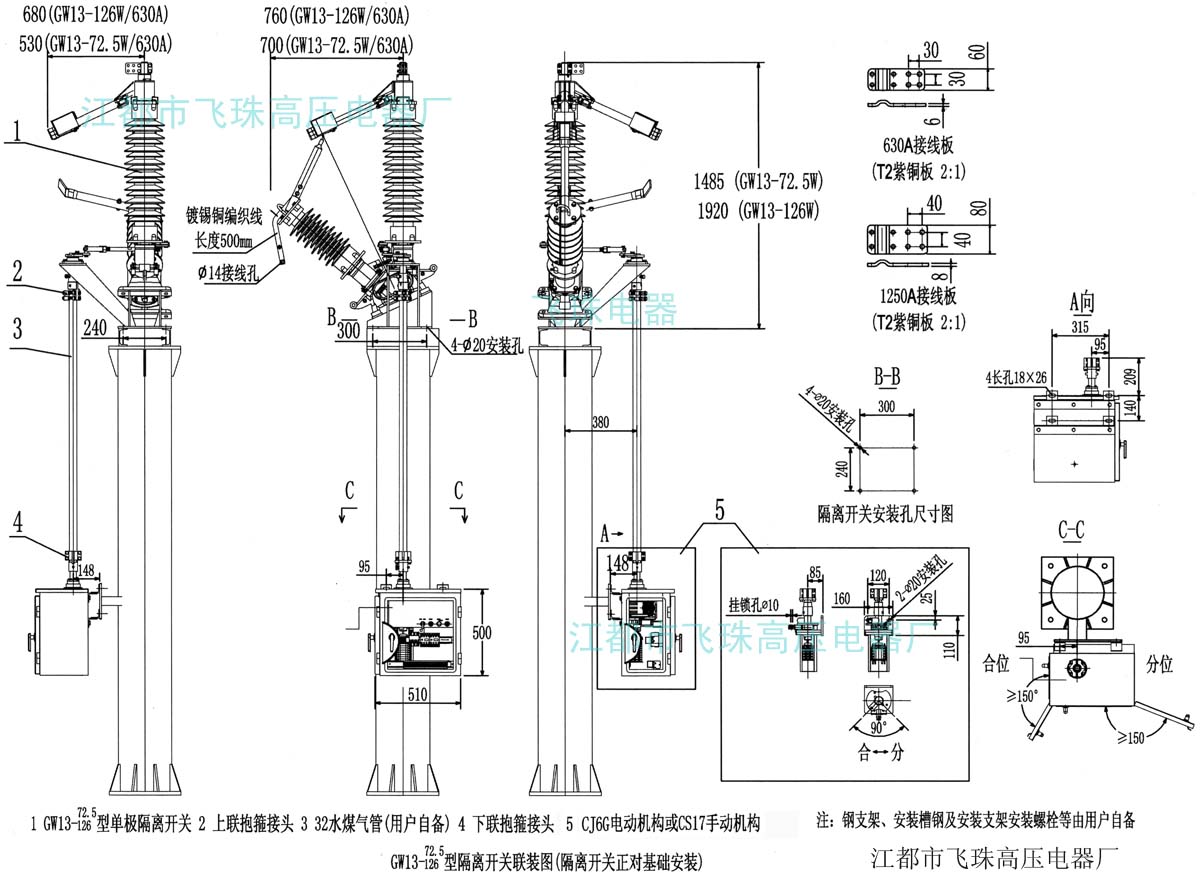

GW13-72.5kV、126kV型户外中性点隔离开关-联装图(配CS17或CJ6电动机构)

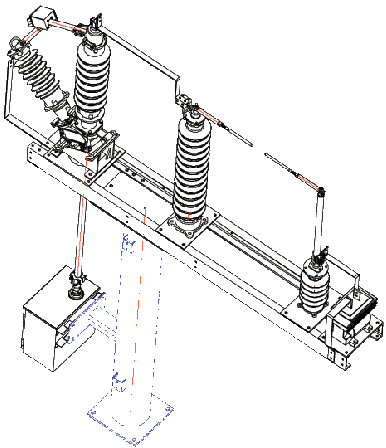

9、GW13中性点间隙单柱联装图(带避雷器):详见安装尺寸外形图

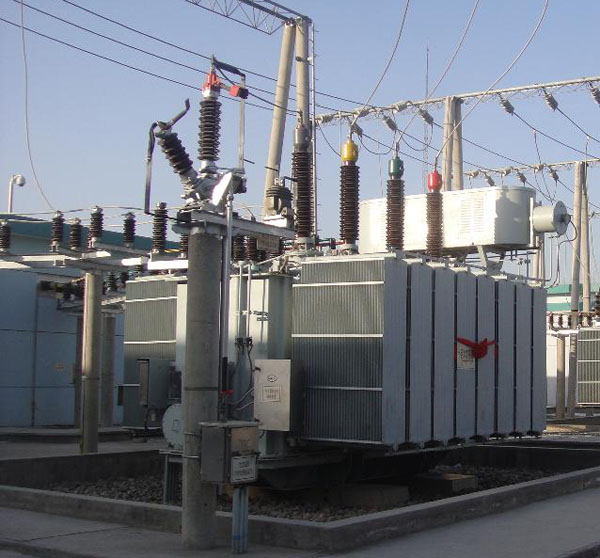

变压器中性点电动隔离开关 配间隙棒、避雷器、互感器
