 您现在的位置 >> 所有产品 >> 电动隔离开关 >> 户外电动隔离开关 >> GW4-35G(DW)型户外高压隔离开关

产品编号:
1181604316
产品名称:
GW4-35G(DW)型户外高压隔离开关
规  格:
GW4-35完善化
产品备注:
铜导体完善化;底座采用密封双面轴承,实现轻力矩免维护。

   产品说明


概述:
GW4-35GW系列户外高压隔离开关 ,是三相交流50Hz的户外高压电器设备。适用于发电厂、变电站及大型工矿企业的三相交流50Hz户外电力系统中 ,供高压线路在无功情况下进行换接,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电器隔离和分、合电路之用。具有安全可靠 、操作轻便 、灵活等特点。产品的电器和机械性能符合国家标准GB1985《交流高压隔离开关和接地开关》的要求。

■ GW4-35系列户外高压隔离开关
●接线端子:
  通过有弹性的薄铜片组合而成的软连接导电带、导电板和接线端子,形成可靠的导电路径。当隔离开关处于开闸开关处于开闸状态时,导电带呈“U”形,反之呈旋涡形。在固定接线端子的导电管上下两端采用了两盘轴承,使得接线端子在受到母线张力等引起的机构负荷作用时,也能够转动灵活地完成分合闸动作,减少对瓷绝缘子的扭矩力。为了使导电座内部检修方便,可不拆下接线端子及其相联的母线,而将其结构设计为揭盖式或裸盖式,并能有效解决出线端折断、发热而烧断软连接现象。
  ●接触部分:
  主导电回路借鉴国外的先进技术,双铜板式结构,散热性能优于铜管式,强度增加,温升大大降低,主触头具有自清洁能力。触头采用可调外压式弹簧结构,可长期保持触头压力稳定,主导电回路转动连接部分采用软连接机构并转动轴套具有自润滑功能。
  ●轴承座部分:
  高强度的大底基座具备了良好的抗震能力,轴承部分的所有金属件表面处理都采用热镀锌工艺。轴承座转动轴上下端采用两盘不锈钢轴承,轴承润滑采用优质二硫化钼锂基润滑脂,使其能够长期保持动作灵敏可靠,且轴承具有免加油润滑功能,可保证底座免维护10-15年。
  ●转动部分:
  转动部分全部采用积木化设计,传动连杆采用装配式结构,能适应用户各种方式的联动布置和操动机构安装接口,转动铰链采用不锈钢,能保证长期灵活转动。
  ●零部件:
  大型零部件采用热镀锌工艺,螺丝、弹簧和小型金属零件均采用不锈钢。
隔离开关配用手动机构分为CS11不接地机构、CS8-6D单接地机构两种,其操作手柄为水平旋转,转动角度为90°。当配CS17(D)手动机构时,不接地型配机构一台,单接地配两台,双接地型配三台。同时CS14-GCJ2CJ5CJ6CJ11(电动机构),电磁锁也可供用户选配。

该系列产品有下列品种:
1. 按有无接地刀开关分:不接地、单接地、双接地。
2. 按使用地区分:普通型、耐污型、高原型。
该系列产品符合国家标准和IEC标准的各项要求。该系列产品抗地震能力良好,能满足地震烈度9度的要求。

■使用环境
1、海拔高度不超过2000m。
2、最高环境温度不超过+40,最低温度不低于-30。
3、风速不超过35m/s。
4、地震烈度不超过9度。
5、覆冰厚度不超过10mm。
6、绝缘子污秽等级:Ⅰ级(普通型);Ⅱ级(中污型);Ⅲ级(重污型)。
7、安装场所无易燃、易爆、化学腐蚀等有害物质,应无频繁而剧烈的震动。

■主要技术参数

序号

项目

单位

GW4-35

1

额定电压

kA

35

2

最高电压

40.5

3

额定电流

A

630/1250/2000

4

额定峰值耐受电流

kA

50/80/100

5

额定短时耐受电流

20/31.5/40

6

额定短路持续时间

S

4

7

额定绝缘水平

1分钟工频耐受电压

80

kV

80

90

90

雷电冲击耐受电压

185

185

215

215

8

与隔离开关组装的接地开关额定参数

额定峰值耐受电流

kA

50/80/100

额定短时耐受电流

20/31.5/40

额定短路持续时间

S

4

注:35kV隔离开关均按以下要求生产
1、完善化抱箍联接无焊接型
2、4级防污,爬电距离≥1260mm
3、配用相间热镀锌水平连杆,极间距1.2米
4、配备热镀锌垂直连杆,长1.5米
5、零部件热镀锌
6、导电部分铜管软连接型
7、转动部分配有自润滑套

■安装尺寸 安装尺寸图GW4-40.5IIDW双接地隔离开关三极联装图

GW4-35(DW)完善加强性-(软连接型)

(一) 将带孔销及开口销改为不锈钢材质。
(二) 钢质零件表面采用渗锌或热敏锌处理,比电镀锌腐蚀能力强。
(三) 在接头装配,连动板装配的孔中装入 SF 型三层复合自润滑无油轴套或不锈钢轴套。使用中不必加油,实现免维护。(见图一)
(四) 轴承座(瓷瓶支座)的改进(图 2 )
改进内容及优点
1. 改进下防尘罩,将其扣入轴承座下部槽中,避免了接水和积水问题,还能防止轴承内润滑脂的流失。
2. 在上防雨罩和上、下滚珠轴承处增加 O 型密封圈。避免渗水受潮和润滑脂流失,延长润滑脂老化、干固的期限,解决轴承生锈问题。
3. 在轴承座内设置油道及注油嘴。当用注油枪向注油嘴注油时,油在压力作用下到达上、下滚珠轴承处。这样可在不拆卸轴承座时就能向轴承补油,达到免拆卸维护的目的。

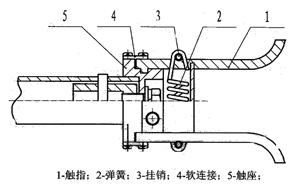

(五) 触指增加软连接(图 3 )
1. 在触指与触座之间加装软连接,在触座上增加限位凸台,使活动接触变成固定接触。解决了由于触指末端接触点自清扫能力较差而引起接触有不良,导致触头弹簧分流,弹簧退火弹性减弱,最终引起触头发热烧坏的问题。
2. 触头弹簧镀锌后表面喷环氧树脂,双重防腐,提高防腐能力;环氧树脂层起绝缘作用,可防止弹簧分流。
3. 弹簧挂销改用不锈钢材质,避免了挂销与触指之间的接触腐蚀。
4. 触指卡板改为不锈钢材质。

■订货须知
1、写清型号及名称、额定电压、额定电流。
2、注明接地形式:不接地、单接地、双接地。
3、安装方式;
4、操作机构型号、数量,是单极操动还是三极联动。
5、备品、备件。
6、其他特殊要求。
