 您现在的位置 >> 所有产品 >> GW5-63GW(D)户外高压隔离开关

产品编号:
1182042016
产品名称:
GW5-63GW(D)户外高压隔离开关
规  格:
GW5-63W(D)
产品备注:
完善花型,电流1600A以上时,导电回路为方头型。

   产品说明

 一、概述
GW5-72.5系列户外高压隔离开关是由三个独立单级组成的三相交流50Hz的户外高压电器,供有电压无负荷时分合电路之用。
本系列产品能附装接地开关分单接地、双接地二种。接地开关按承受的断路电流能力又分Ⅰ、Ⅱ、Ⅲ型。
二、使用环境
1、海拔高度1000--3000m;
2、最高环境温度不高于+40℃,最低环境温度不低于—30℃,高寒地区不低于-40℃:
3、风速不超过35m/s:
4、地震烈度不超度8度;
5、覆冰厚度不大于10mm:
6、安装场所应无易燃、易爆危险品,化学腐蚀及剧烈振动:
7、支柱绝缘子污秽等级;普通型为O级(不小于1.7cm/kv)、防污型按GB5582-85《高压电力设备外绝缘污秽等级》规定。
本系列隔离开关GBl985-89《交流高压隔离开关》IECl29(1984)《交流隔离开关与接地开关》和IEC694(1980)《高压开关设备和控制设备共用条款》规格的各项要求.

三、分类和技术数据
隔离开关的分类见 表1
特性
结构方式
有无接地开关
1.无接地开关;2.每相装一个接地开关;3.每相装二个接地开关
安装方式
1.水平安装;2.特殊安装(侧装、倒装、倾斜25°安装等)
传动方式
1.90°传动方式(配CS17系列手动操作机构);
2.180°传动方式(配CS17-G系列手动操作机构及升高座)
操作方式
手动操作机构
工作环境
1.普通型;2.防污型

隔离开关的主要技术参数见 表2
型号
额定电压kV
最高工作电压kV
额定电流A
额定峰值耐受电流kA
4秒额定短时耐受电流kA
单相重量kg
GW5-72.5
63
72.5
630
50
20
90
63
25
112
1250
80
31.5
100
1600
80
31.5
120
2000
80
31.5
120

项目 / 参数

GW5-72.5
额定绝缘水平
一份钟工频耐受电压kV(有效值)
对地
155
断口
197
雷电冲击耐受电压kV(峰值)
对地
325
断口
385
四、结构
GW5系列隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广,通用性系列性强。如配用升高座分合闸操作更为灵活轻便、准确可靠;当附装电磁锁时,可有效地实现隔离开关、接地开关与断路器之间的电气联锁,以防误操作。
1.隔离开关结构

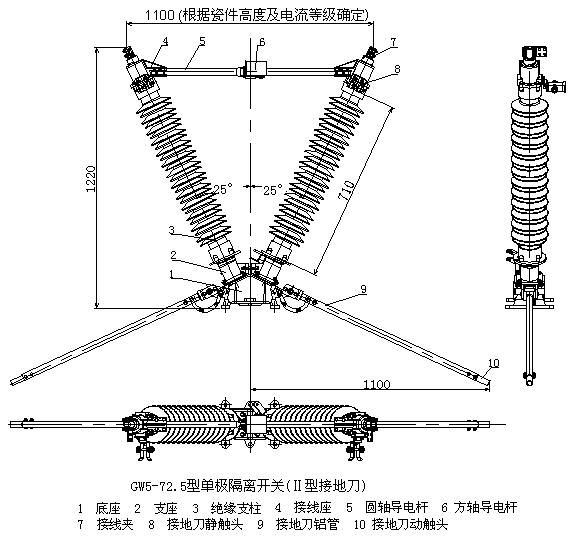

单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底座上,交角为50°,呈″V″型结构,外形结构见图1。
每组隔离开关由三个独立的单极组成,每个单极是由底座,绝缘支柱及导电部分组成。
每极有两个绝缘支柱分别固定在底座两端的承座上、以伞型齿轮连结,伞型齿轮可沿轴上下移动,以调节两齿轮的齿合状况。
每个绝缘支柱可以水平旋转,转角为90°。

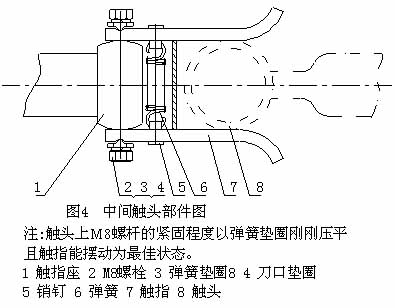

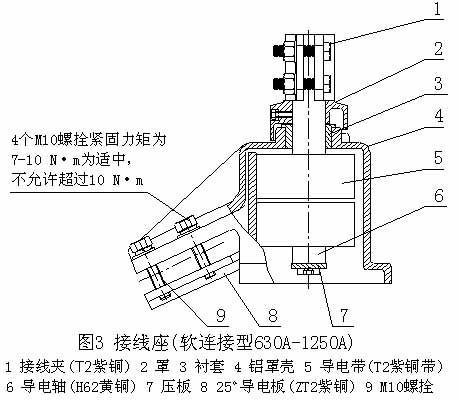

主回路导电结构为铜管式软连接结构,中间触头为“握手”式结构,为高压力、自净式,触指接触压力长期保持不变,触指弹簧无电流通过,长期运行安全可靠。

2.接地开关的结构
接地开关静触头固定在隔离开关的接线座上,动触头安装在底座上的接地闸刀铝管的端部。

3.隔离开关与接地开关的机械联锁
90°传动的隔离开关与接地开关的机械联锁部分是通过CS17型手动机构上的联锁盘来实现的。
180°传动的隔离开关与接地开关的机械联锁部分是通过的隔离开关的联锁盘联锁来实现的。

4.手动机构的结构
本系列隔离开关配用CS17(90°传动)和CS17-G(180°传动)两种手动机构。
CS17型手动机构分为不接地、单接地、双接地三种。其操作手柄为水平旋转,转动角度为90°,具体分类见 表3:
机构型号
CS17
不接地
CS17D
单接地
CS17ⅡD双接地
CS17(F) 不接地
CS17D(F) 单接地
CS17ⅡD(F) 双接地
辅助开关极数
一个八节
一个八节
一个八节
一个八节
一个八节
一个八节
DSW4电磁锁
一个
一个
一个
注:DSW4电磁锁额定电压:交流220V;直流110V、220V;DSW4-Y为右侧安装;DSW4-Z为左侧安装。
CS17-G型手动机构,分为竖直操作型和水平操作型两类。其操作手柄转动角度为180°,每类有三种组合。即:a. 不带电气原件 b. 带辅助开关 c. 带辅助开关和电磁锁。
具体分类见 表4:
CS17-G
操作方式
F6-8ⅡK/W型辅助开关
DSW4-Y电磁锁
用途
G1
竖直操作
1个
1个
操作接地开关
G2
1个
G3
G4
水平操作
1个
1个
操作隔离开关
G5
1个
G6
注:DSW4电磁锁额定电压:交流220V;直流110V、220V;DSW4-Y为右侧安装;DSW4-Z为左侧安装。

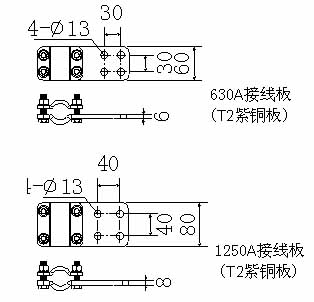

四、产品外形尺寸 (三极安装尺寸联图欢迎来电索取)






五、成套供应
隔离开关以三个单极和配用的手动为一组,带接地开关时所配用的手动机构也配套供应,并附有安装所需的领部件。

六、订货须知
1 、订货时应说明∶
(1)产品型号。
(2)额定电压。
(3)额定电流。
(4)有无接地装置或接地开关种类、方向和类型。
(5)污秽等级:(未注按0级供货)。
(6)机构型号,辅助极点数目:(未注按CS17机构供货)。
(7)有无电磁锁或电磁锁型号及控制电压(未注按AC220V供货)
2、若用户有特殊的要求,请说明,本厂可协助解决。
