1、适应范围

开关用于三相交流50Hz电路，供有电压无负荷时分合电路之用。其使用条件如下：

(1)海拔高度不超过3000m，环境温度不低于-40℃、不高于+40℃。

(2)风速不大于35m/s，地震烈度不超过8度。

(3)适应于城市、工矿附近等污秽地区。

(4)不适应于有燃烧和爆炸危险，有剧烈震动和冲击，有严重腐蚀金属和绝缘材料的化学物质的场所。

2、型号及规格

GW1-12G/200.400.630.1000.1250 A

型号结构形式	电流等级 630A	1000A	1250A
不接地	GW1-12G/630	GW1-12G/1000
动触头接地	GW1-12G(D1)/630	GW1-12G(D1)/1000	GW1-12G(D1)/1250
静触头接地	GW1-12G(D1)/630	GW1-12G(D2)/1000	GW1-12G(D2)/1250

3、主要结构

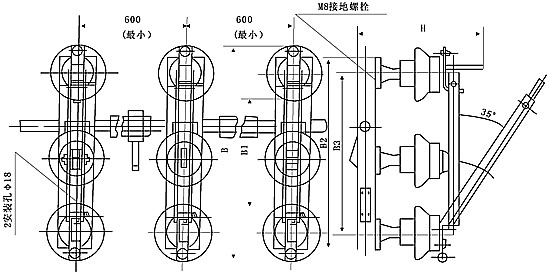

(1)、隔离开关是由三个单独的单极隔离开关组成的三相电器。分有不接地，动触头接地、静触头接地三种结构形式。每个单极隔离开关都具有相同的组成部分，如底座支柱及操作绝缘子前后静触头，闸刀及弧角等。其外形及主要尺寸见表2。
a. 基座：基座系由4.5mm厚的软钢板弯成，带拉臂的轴横穿其中部，基座上钻有孔，以备固定支柱绝缘子，装接地螺钉和在安装时固定每极之用，顶部有槽孔为拉臂而设;
b. 支柱及操作绝缘子，采用ZPA～6型(6千伏用)及ZPA～10型(12kV用)针式绝缘子，其最小抗弯破坏负荷为375及500公斤。中间的操作绝缘子作为拉杆之用，它的上、下面固定着夹头，上端与闸刀相连。下端与拉臂相连;
c. 前后静触头：刀架与刀舌由紫铜板制成，固定于支柱绝缘子之上。伸出水平之端作接线用，而弯转的上部与闸刀形成可靠的两边线接触;
d. 闸刀：400安及630安的均由两片矩形截面的紫铜板构成，而200安的由一片紫铜板及一片镀锌软钢板构成。闸刀两端均附有螺旋形弹簧籍以调正接触压力;
e. 弧角: 是由两根5毫米钢针组成。不动的装于刀舌上, 动的装于刀片上。

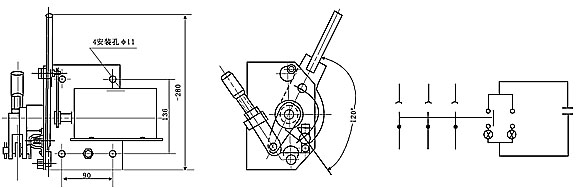

(2)操动机构

CS8-5手刀操动机构适用于不接地形式的开关，可配F1-4型辅助开关；CS手力操动机构适应于接地形式隔离开关，它是一种新型单手柄双动手力操动机构，它以一台机构，一个手柄就能实现“主分-地合-地分-主合”的操作程序，不会发生误操作。

4、技术参数

项目	单位	参数	备注
额定电压	kV	12	接地闸刀与主闸刀值相同
额定电流	A	200、400、630、1000、 1250
动稳定电流(峰值)	kA	15、 25、 50、 63、 100
热稳定电流(有效值)	kA	7、 14、 20、 25、 40
热稳定时间	s	4

(1)投入运行前的检查：导体各接触部位应接触良好，开关与母线的连接应可靠，各运动部位应灵活。

(2)运行中开关必须在线路负荷切断后方可进行操作。

(3)开关每一年应进行一次综合检修，主要内容有检修导电接触面、润滑运动部位、更换损坏零部件、表面防锈处理等。
